Археологические лаковые объекты из могильника Оргойтон

Археологически засвидетельствовано, что вещи, при изготовлении которых использовался восточный лак, независимо от того, были это изысканные лаковые чашечки и высокохудожественные шкатулки из элитных погребений хунну или покрытые лаком утилитарные предметы из средневековых могил, всегда имели статусный характер.

На рубеже III–II вв. до н. э. в хуннском обществе происходит окончательное обособление родовой знати, которая сосредоточивает в своих руках основную часть экономических ресурсов и всю полноту политической власти. Произошедшие перемены предопределили появление атрибутов, которые подчеркивали статус представителей социальных групп, занявших главенствующее положение в обществе. Колесницы стали одним из таких атрибутов. Для хунну это были не только дорогие и престижные подарки, которыми при китайском дворе одаривали представителей хуннской аристократии. Колесницы являлись символом знатности и власти, поэтому в хуннских памятниках все известные найденные колесницы были обнаружены в «княжеских» курганах.

Могильник Оргойтон находится в Джидинском районе Республики Бурятия на левом берегу р. Селенги к югу-юго-западу от поселка Зарубино. В конце XIX в. памятник был открыт Ю.Д. Талько-Гринцевичем — 8 июня 1898 г. он совместно с А.Я. Смолевым провел на Оргойтоне первые раскопки. Погребальную традицию и сопроводительный инвентарь раскопанных могил Ю.Д. Талько-Гринцевич соотнес с обрядностью и вещевым комплексом захоронений Суджинского могильника Ильмовой пади [6]. Позднее он идентифицировал погребения Оргойтона и Ильмовой как хуннские [6].

В 2010–2013, 2015 и 2016 гг. в северной части могильника Оргойтон проводились раскопки кургана 6, который стал первым и пока единственным «княжеским» курганом хунну, исследованным на левом берегу р. Селенги [3; 4; 11]. Развал надмогильного сооружения кургана составлял 28 м в длину (включая дромос) и примерно 14 м в ширину.

В заполнении могильной ямы обнаружены остатки одной продольной и двух поперечных перегородок из дерева и камня. По периметру могилы зафиксировано четыре уступа (ступени). Первый уступ выявлен на глубине 1,44–2,2 м. Последний на глубине 5,35–5,77 м. На глубине 9,43–9,84 м над обломками плах разрушенного перекрытия погребальной камеры были зачищены остатки колес китайской колесницы, которая оказалась полностью уничтожена при ограблении кургана.

Лаковое покрытие частично сохранилось на месте большей части спиц и значительного фрагмента обода колеса. В некоторых местах с внутренней стороны лакового покрытия зафиксированы остатки дерева. В центре колеса находилась железная втулка от оси колесницы. В центральной части сохранились «разделители» спиц, которые во время сборки крепились над ступицей между спицами колеса и затем вместе с ними покрывались лаком. «Разделители» изготавливались из дерева. Их боковые и торцевые стороны были слегка вогнуты. Размеры наиболее хорошо сохранившихся экземпляров составляют около 0,06 х 0,01 м. Ширина лакового покрытия спиц соответствует длине «разделителей», что позволяет установить примерную ширину обода колеса.

По всей вероятности, колесницу поместили в могилу, предварительно сняв с нее колеса, которые затем уложили с восточной и западной стороны ее кузова. Найденные в кургане 6 могильника Оргойтон остатки колесницы свидетельствуют о том, что она являлась небольшим одноосным экипажем [5], который был не только средством передвижения, но также был символом социального статуса своего владельца.

Основа восточных лаков производилась (и производится) из сока лаковых деревьев, относящихся к семейству Анакардиевых. Этому семейству принадлежат три разновидности лаковых деревьев. Первая — токсикодендрон лаконосный (Toxicodendron vernicifluum), деревья растут в Китае, Японии и Корее. Получаемый лак носит название уруси. Во Вьетнаме, на Тайване растет токсикодендрон сочный (Toxicodendron succedaneum), из него делают лак лаккол. Глута обыкновенная (Gluta usitata) растет в Бирме, Таиланде, Камбодже; лак, получаемый из ее сока, носит название — титцу (thitsi) [8; 9; 10]. Сок лаковых деревьев затвердевает в определенных температурно-влажностных условиях при контакте с воздухом, образуя прочную поверхность, которую можно отполировать до высокой степени блеска. Затвердевший лак нерастворим в обычно применяемых органических растворителях.

Целью данной работы являлось установление вида лакового покрытия и изучение технологических особенностей нанесения его на поверхность археологических объектов для выбора более подходящих реставрационных мероприятий.

Объекты и методы исследования лакового покрытия

Технико-технологические исследования археологических объектов с применением инструментальных методов анализа в последние несколько десятилетий приобретают всё большее значение. Для научных исследований и реставрационных работ представляет интерес изучение неорганических и органических составляющих археологических объектов.

Объектами исследования являлись фрагменты лакированных деталей колеса от колесницы и мелкие фрагменты небольших разрушенных лаковых декоративных изделий, вероятно, столового предназначения.

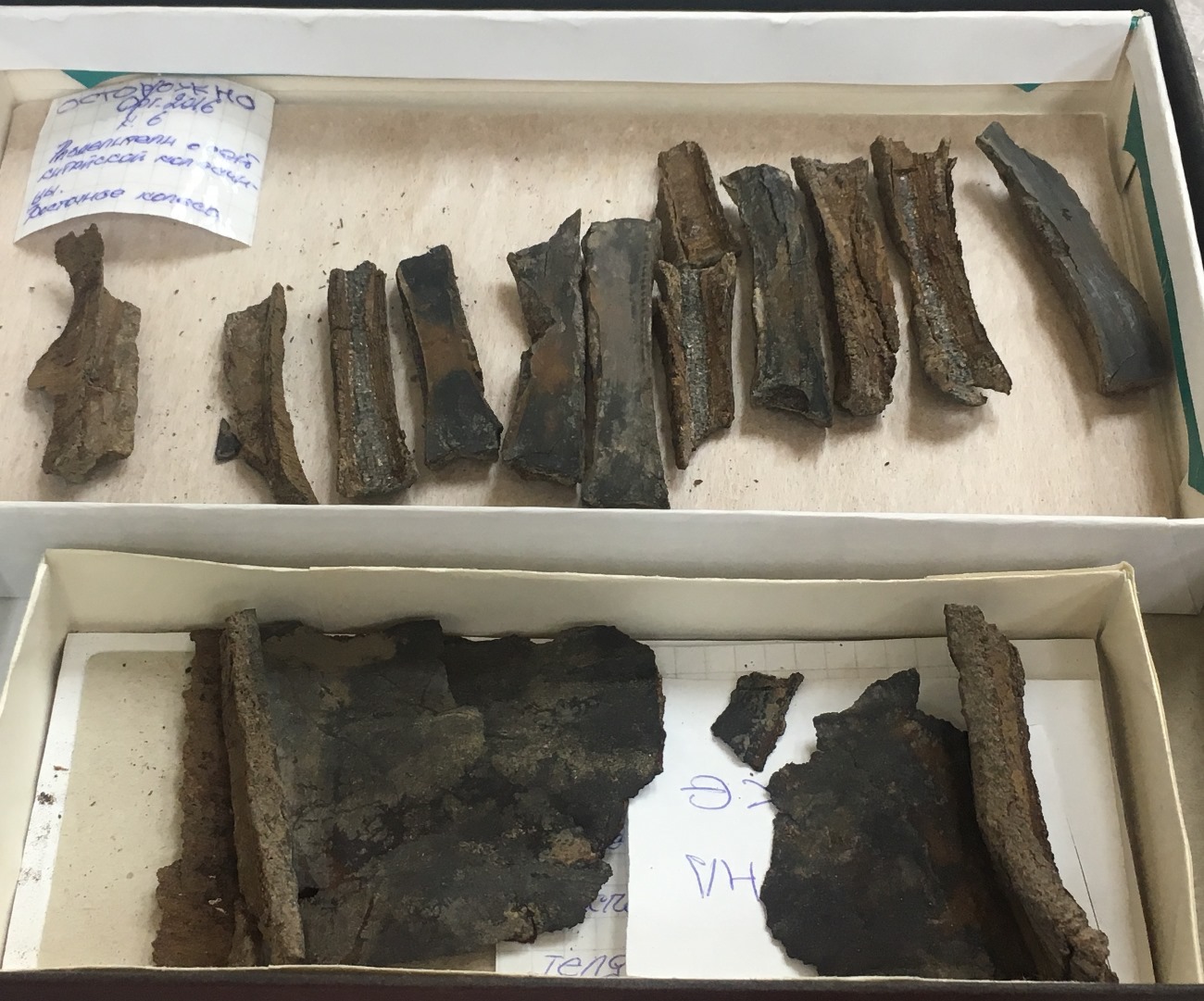

ОБРАЗЦЫ И ФРАГМЕНТЫ ИССЛЕДОВАННЫХ ЛАКОВЫХ АРТЕФАКТОВ ИЗ МОГИЛЬНИКА ОРГОЙТОН. ФОТО: М.В. МИЧРИ, К.Б. КАЛИНИНА

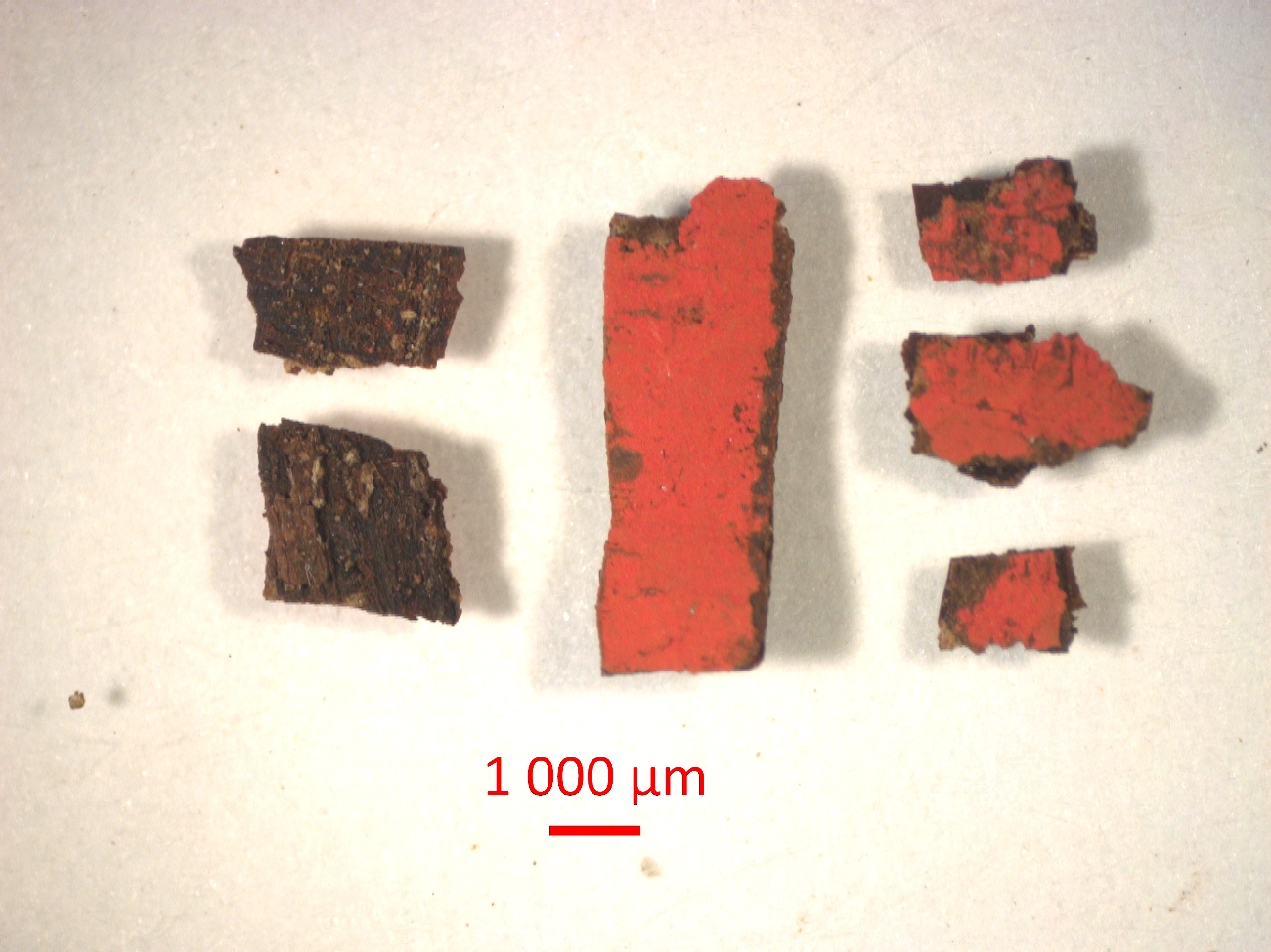

ОБРАЗЦЫ И ФРАГМЕНТЫ ИССЛЕДОВАННЫХ ЛАКОВЫХ АРТЕФАКТОВ ИЗ МОГИЛЬНИКА ОРГОЙТОН. ФОТО: М.В. МИЧРИ, К.Б. КАЛИНИНА

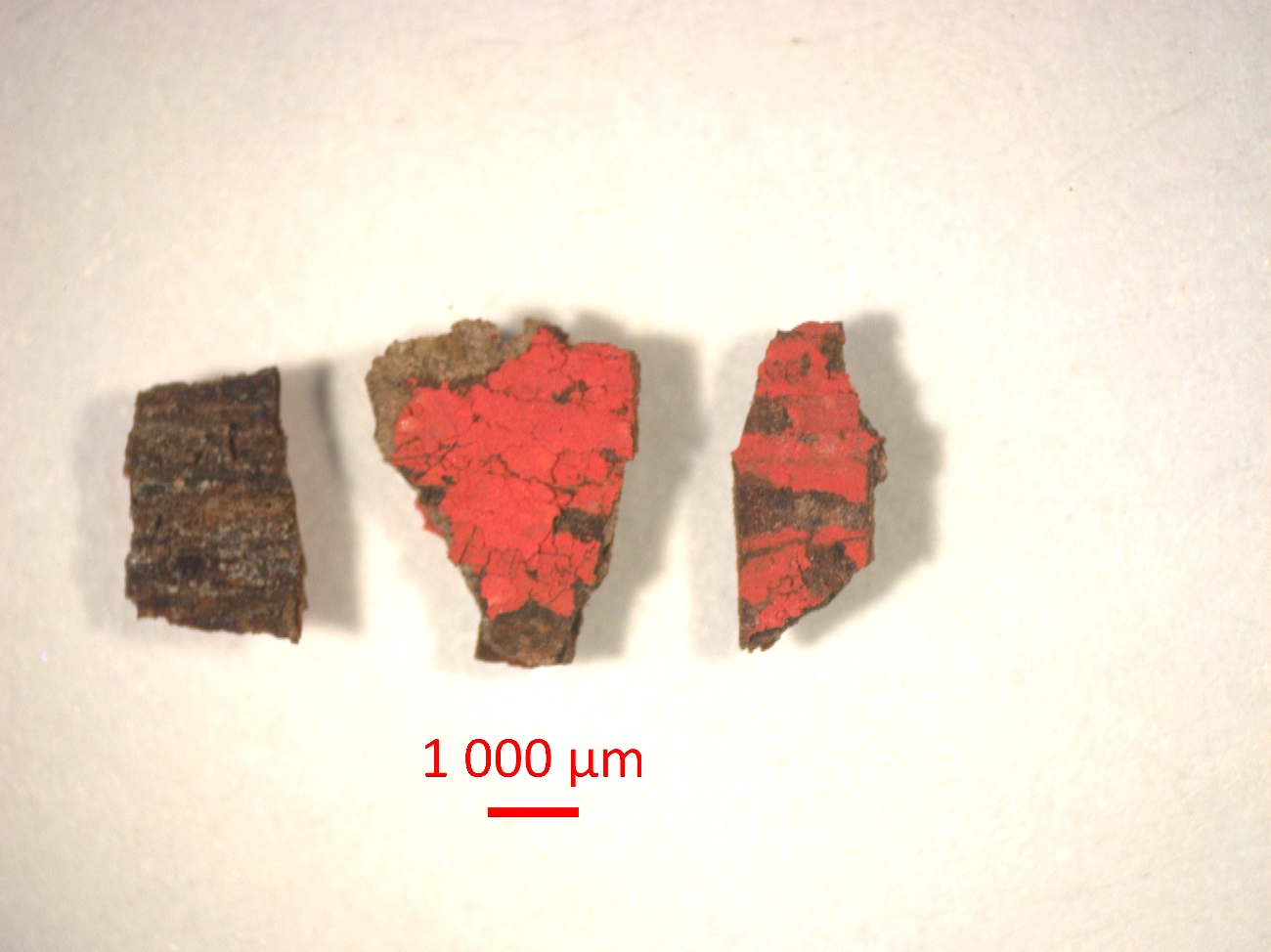

ОБРАЗЦЫ И ФРАГМЕНТЫ ИССЛЕДОВАННЫХ ЛАКОВЫХ АРТЕФАКТОВ ИЗ МОГИЛЬНИКА ОРГОЙТОН. ФОТО: М.В. МИЧРИ, К.Б. КАЛИНИНА

Previous Next

Отобранные образцы были визуально изучены под стереомикроскопом Carl Zeiss Stemi 2000C (Германия). Для дальнейшей работы (оптического и спектрального анализа) под этим же стереомикроскопом готовили микрошлифы отобранных образцов. Навески образцов (30–50 мкг) заливали прозрачной полиэфирной смолой Norsodyne 12335 (Бельгия; отвердитель Butanox M50) в специальных формах. После затвердевания смолы полученные формы шлифовали до прозрачного состояния, выбирали наиболее информативные для анализа грани и отшлифовывали их с помощью шлифовально-полировального станка Buehle Beta Grinder Polisher (Buehler, Германия).

Стратиграфию шлифов изучали с помощью микроскопа Axio Scope А1 (Германия) в поляризованном видимом свете и в ближней УФ-области света (365 нм).

Сканирующий электронный микроскоп (СЭМ) Hitachi ТМ3000 (Япония) с энергодисперсионным детектором Quantax (Германия) был использован для проведения элементного анализа.

Для идентификации вида лакового покрытия использовали метод пиролитической газовой хромато-масс-спектрометрии (газовый хроматограф Agilent 7890B с квадрупольным масс-селективным детектором Agilent 5977NT MSD фирмы Agilent Technologies, США, с пиролитической системой double-shot pyrolyzer PY-3030iD — Frontier Lab, Япония). Исследуемый образец подвергался одновременно протекающим процессам метилирования (гидроксидом тетраметиламмония) и быстрого пиролиза при температуре 550°C. Продукты термохимолиза поступали непосредственно в капиллярную колонку и разделялись в режиме программирования температуры. Полученные результаты обрабатывали с помощью программы AMDIS, масс-спектры сравнивали с библиотекой NIST.

Результаты и их обсуждение

Методом пиролитической хромато-масс-спектрометрии в режиме термохимолиза при анализе образцов лакового покрытия изучаемых археологических объектов был обнаружен ряд органических соединений (среди которых пентадецилкатехол, ряд алкилбензолов с длиной цепи от C3 до C7 и ряд н-алканов с длиной цепи от 7 до 15 атомов, с наиболее интенсивным хроматографическим пиком С7). Эти соединения-маркеры характерны для лака уруси [8; 12].

Методами поляризационной микроскопии и элементного анализа было проведено стратиграфическое исследование микрошлифов изученных археологических объектов и их элементный состав. Была выявлена последовательность нанесения на деревянную основу многослойного грунта и лаковых слоев, изучен состав неорганических компонентов [1].

В нижней части шлифов образцов фрагмента лакового покрытия небольшого столового предмета зарегистрированы остатки деревянной основы с налипшими снизу почвенными загрязнениями. На деревянную основу последовательно нанесены слои:

– «темно-коричневого» лака с добавлением Ca-содержащего минерала (мела или извести); – железосодержащей глины (смеси алюмосиликатов железа и калия) — грунта; – снова «темно-коричневого» лака; – «светло-коричневого» лака с небольшим добавлением Fe-содержащего пигмента (охры); – «красного» лака с добавлением киновари (в этом слое зарегистрирована ртуть и сера) без каких-либо добавок неорганических материалов (толщиной ~10 мкм).

Общая толщина шлифа (лакового покрытия) ~300 мкм каждого из слоев.

Исследование шлифов образцов фрагментов обода колесницы показало следующий послойный состав лакового покрытия этого археологического объекта. Грунт этого покрытия не однороден, а состоит из трех слоев. Нижний слой — смесь глины и мела или извести. В среднем слое зарегистрированы частицы, в состав которых входят Са и Р, что характерно для жженой кости, в основном состоящей из фосфата кальция (Са3(РО4)2). В этом же слое содержится небольшое количество алюмосиликатов. Верхний слой грунта — алюмосиликаты и фрагменты растительных волокон. Средняя толщина грунта ~1200 мкм. На поверхности — очень тонкий слой лака.

Лаковое покрытие разделителей спиц колеса гораздо тоньше, но несмотря на малую толщину, структура их грунта такая же, как у более толстого лакового покрытия обода.

Реставрация

Фрагменты лакированных деталей колеса от колесницы имели небольшие размеры: разделители (11 шт. из 12 частей) — максимальный размер 6 х 1,3 см; фрагменты спиц с разделителями (2 шт.) — 7,5 х 6,5 см и 6 х 4,5 см; мелкие фрагменты небольших разрушенных лаковых декоративных изделий — 1–3 мм. При поступлении в лабораторию научной реставрации предметов из органических материалов находки имели плохую сохранность, были фрагментированы. Сохранившаяся основа подверглась сильной деструкции, дерево сухое, легкое; фиксировались разрушения и утраты как деревянной основы, так и лакового покрытия. На сохранности предметов отрицательно сказалась история бытования памятника.

Материал предметов был хрупок и осыпался — фиксировались разрушения и утраты деревянной основы и лакового покрытия. Материал основы спиц был очень тонкий (вероятно, шпон) и настолько сильно деформировался и усох, что практически не сохранился, за исключением следов древесных волокон.

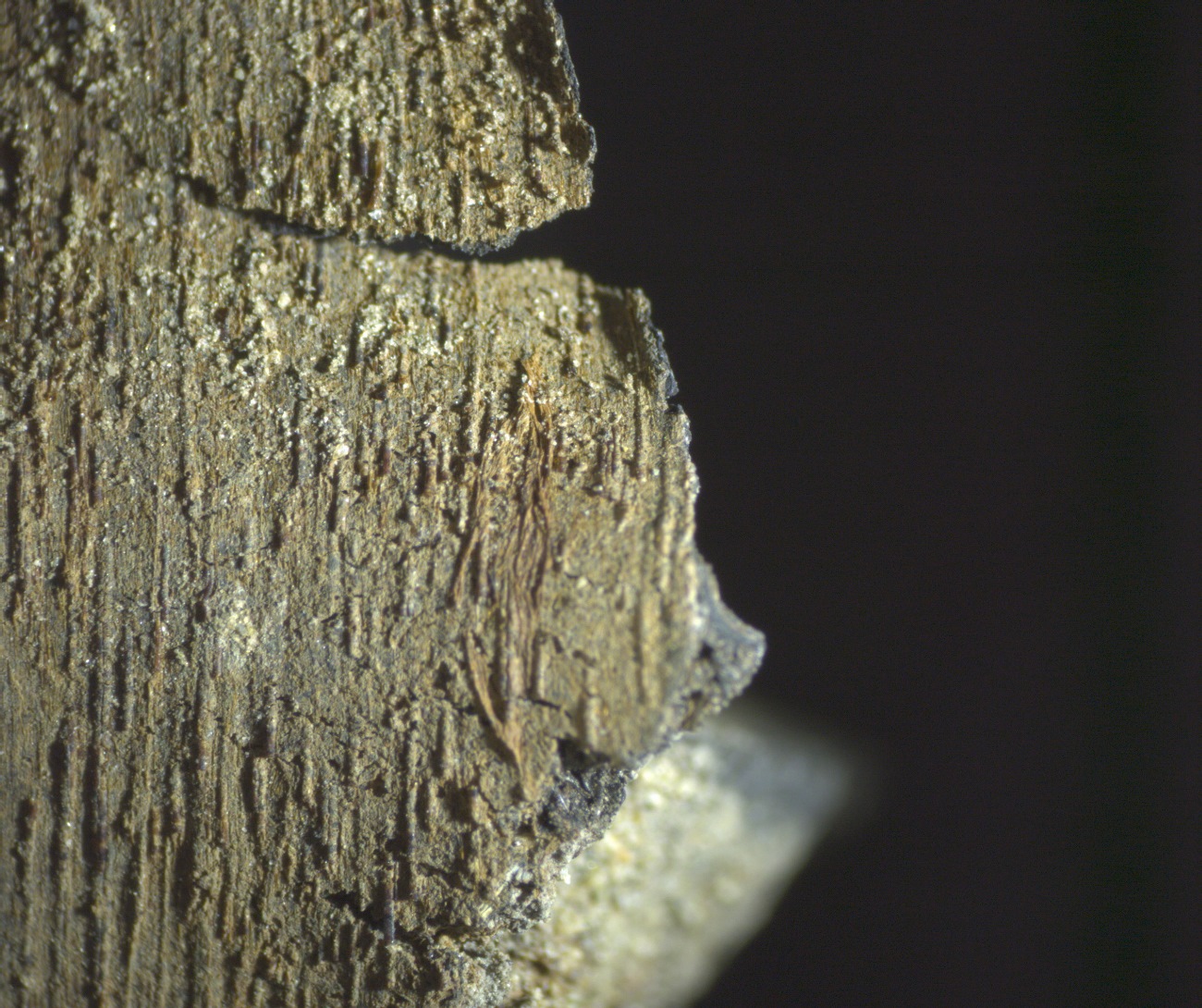

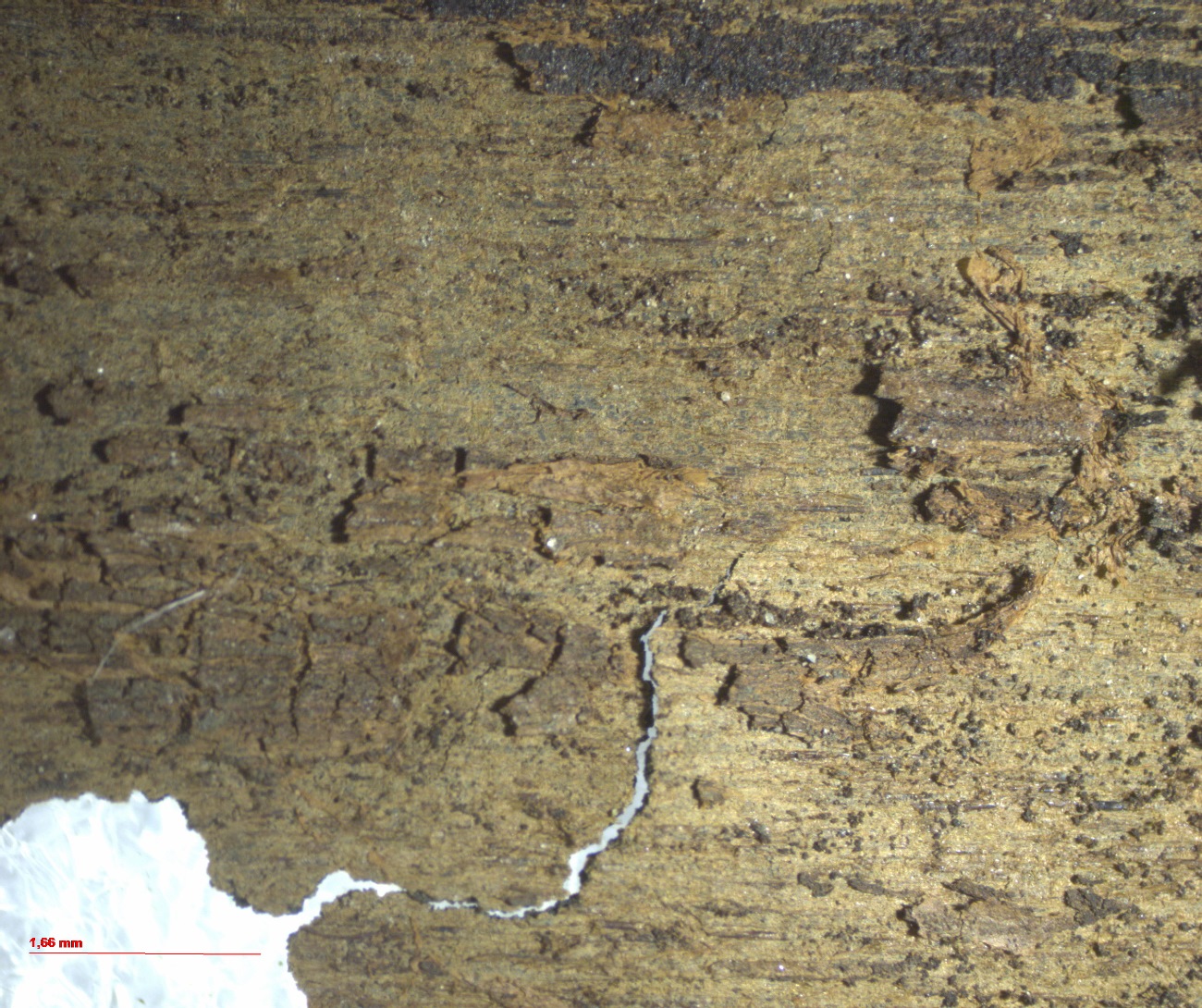

Фрагменты спиц колесницы, волокна древесины. Фото: М.В. Мичри

Фрагменты спиц колесницы, волокна древесины. Фото: М.В. Мичри

Участки лакового покрытия были жесткими, сухими, отставали от грунта и основы, поверхность деградировала. Поверхность фрагментов колесницы была загрязнена плотными почвенными наслоениями, на лаковом декоре разделителей и спиц просматривались рыжие пятна.

Основываясь на проведенных исследованиях и опыте работы по консервации археологических лаковых предметов, была подобрана методика укрепления деревянной основы раствором поливинилбутираля (ПВБ КБ) в спирте с последующей фиксацией слоя лакового покрытия подведением мастики [2; 7]. Проведенное предварительное исследование под микроскопом ZEISS STEMI 2000 позволило определить послойные технологические слои — деревянную основу, проклейку, серый грунт, лаковое покрытие черного цвета. На деталях колеса просматривался декор лака из краски охристого цвета, на краске — мелкосетчатый кракелюр.

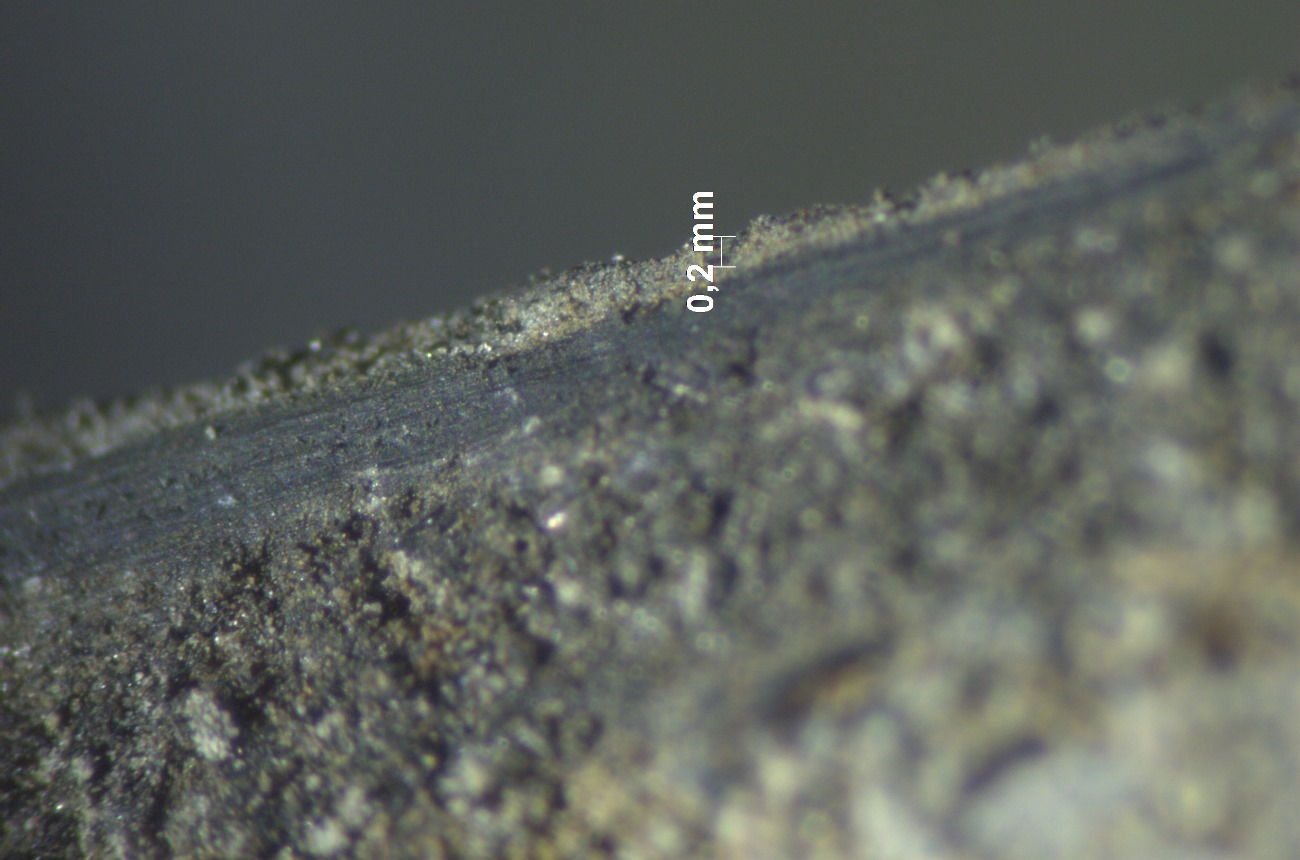

Поперечный срез слоев лака и краски на фрагменте спиц колесницы. Фото: М.В. Мичри

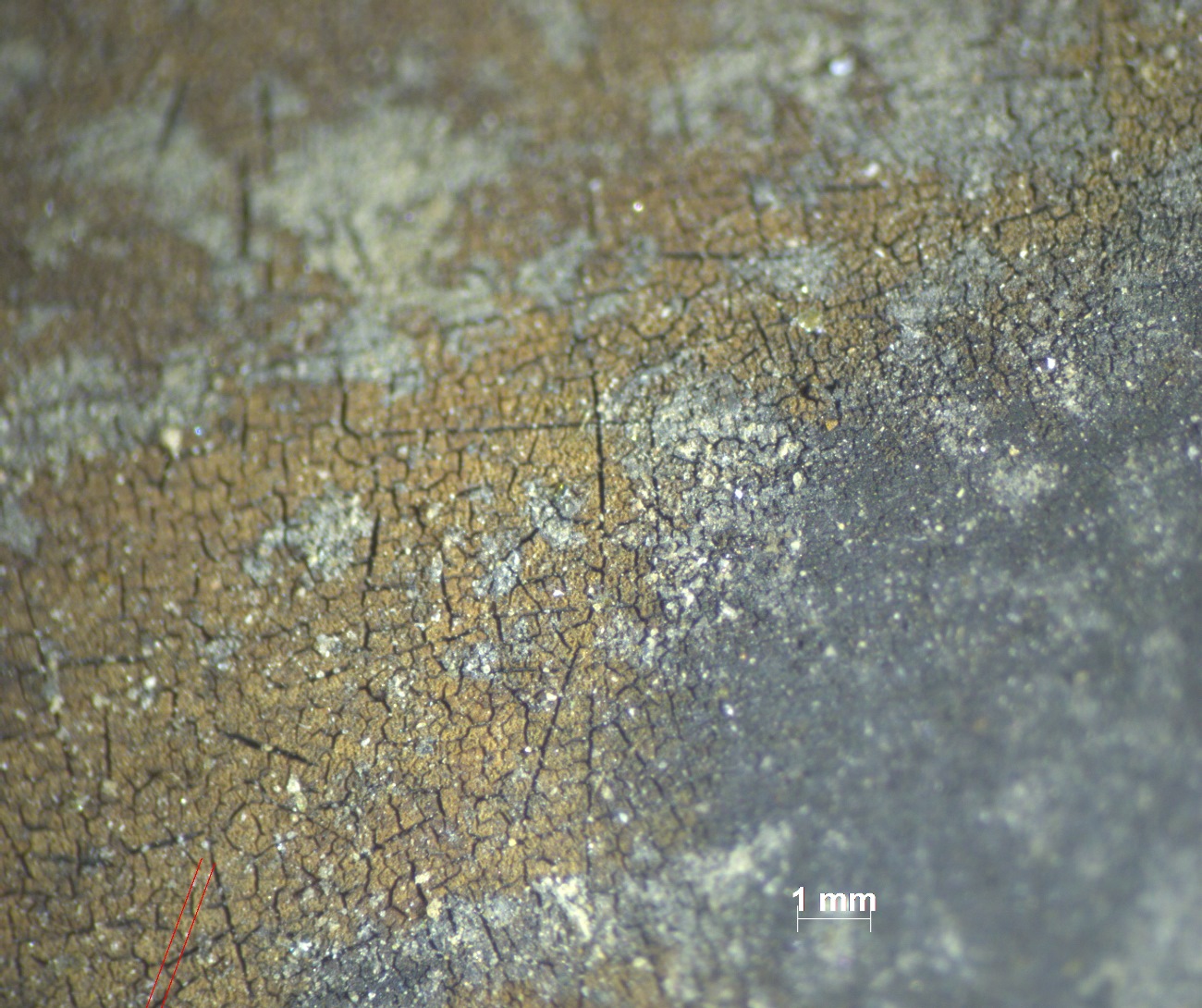

Поверхность лакового покрытия спиц с красочным слоем. Фото: М.В. Мичри

Требовалось провести консервацию деградировавшего материала основы, а также сохранившегося лакового покрытия. Разрозненные мелкие фрагменты лака из могильника были очищены от поверхностных наслоений, края зафиксированы ПВБ. Консервация основы разделителей и деталей спиц колеса с фрагментами разделителей проводилась путем пропиток слабым спиртовым раствором ПВБ, сушка каждой пропитки — с замедлением испарения растворителя. Удаление общих поверхностных загрязнений выполнялось всухую щетинной кистью, затем влажными мини-тампонами со спиртоводным раствором. Параллельно с укреплением и расчисткой древесины велась консервация лакового покрытия и декора. С их поверхности загрязнения удалялись с использованием мини-тампона с ферментом и лупы с увеличением х3,5.

Материал основы был укреплен, фрагменты подобраны и склеены, но фрагменты разделителей спиц не подобрались. Трещины основы укреплялись мастикой из древесной муки и ПВБ. Сведение краев трещин лака без сохранившейся основы на участках с фрагментами спиц проводилась с дублированием на японскую бумагу. Для фиксации лака пустоты между лаком и основой заполнены мастикой на ПВБ с древесной мукой и микросферами.

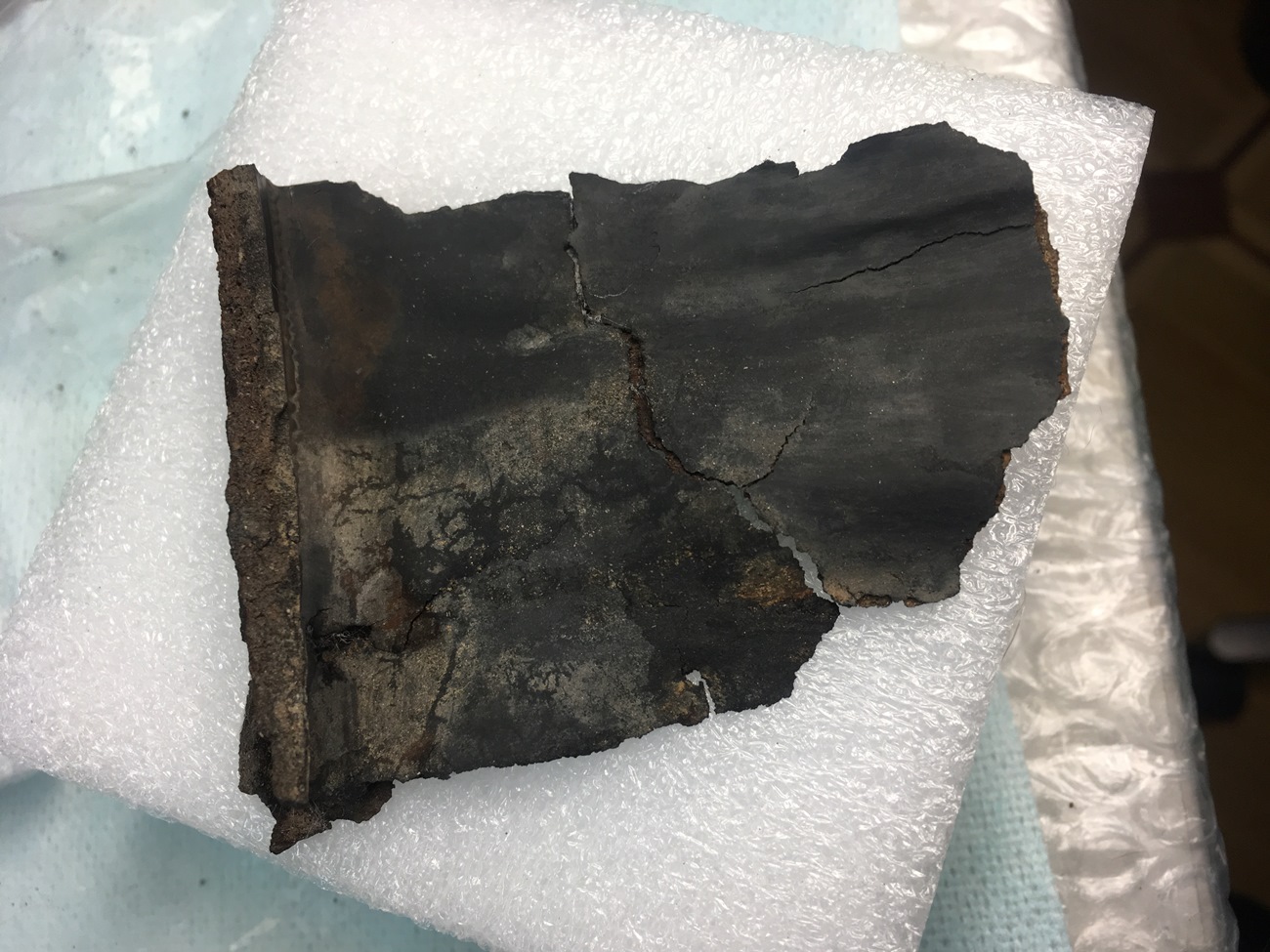

Фрагменты спиц колеса в процессе реставрации: расчистка от поверхностных наслоений.
Фото: М.В. Мичри

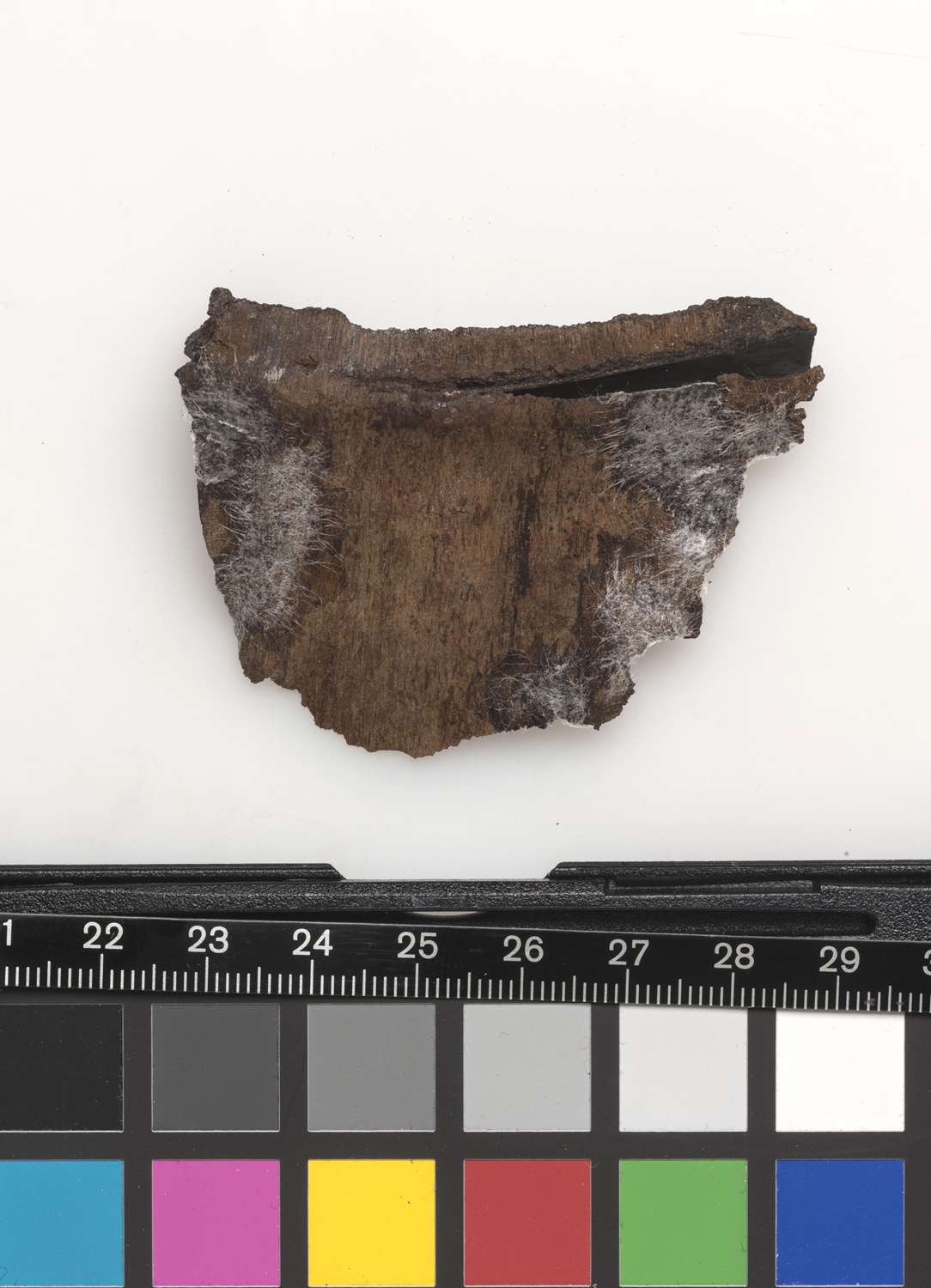

Фрагменты спиц колеса в процессе реставрации: укрепление трещин. Фото: М.В. Мичри

В результате реставрации был остановлен процесс разрушения фрагментов предмета, выявлены технико-технологические особенности — присутствие на лаке разделителей и спиц колеса фрагментов росписи и фактурного «точечного» декора диаметром 1 мм.

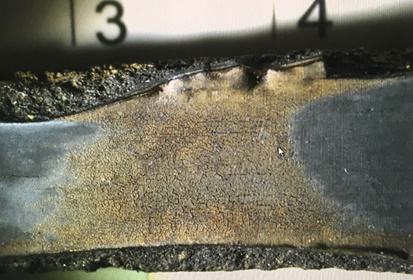

ФРАГМЕНТ РАЗДЕЛИТЕЛЯ СПИЦ КОЛЕСНИЦЫ С КРАСОЧНЫМ СЛОЕМ. ФОТО: М.В. МИЧРИ

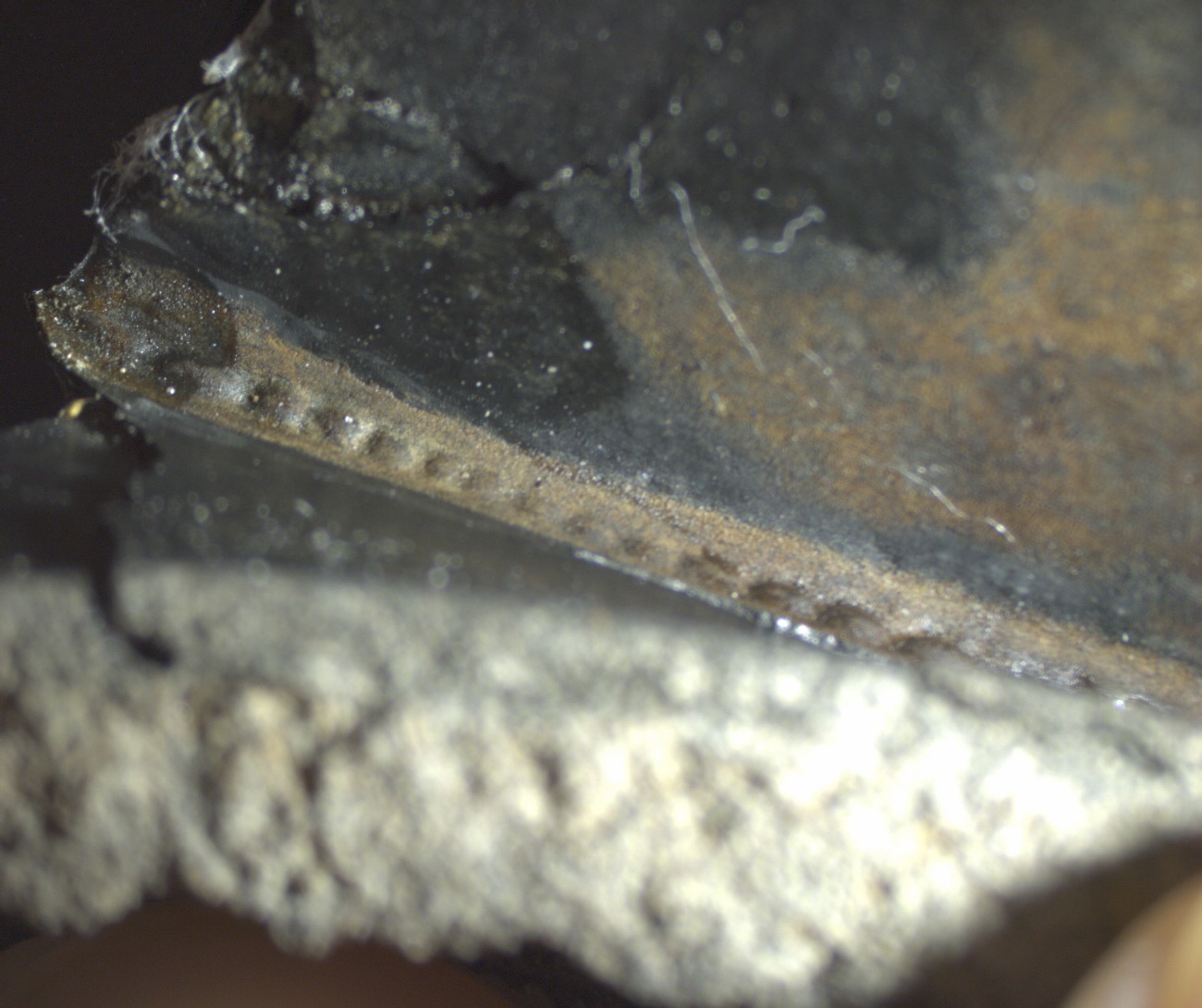

ФРАГМЕНТ МЕСТА ПЕРЕХОДА ОТ РАЗДЕЛИТЕЛЯ К СПИЦЕ С КРАСОЧНЫМ СЛОЕМ И ФАКТУРНЫМ ДЕКОРОМ. ФОТО: М.В. МИЧРИ

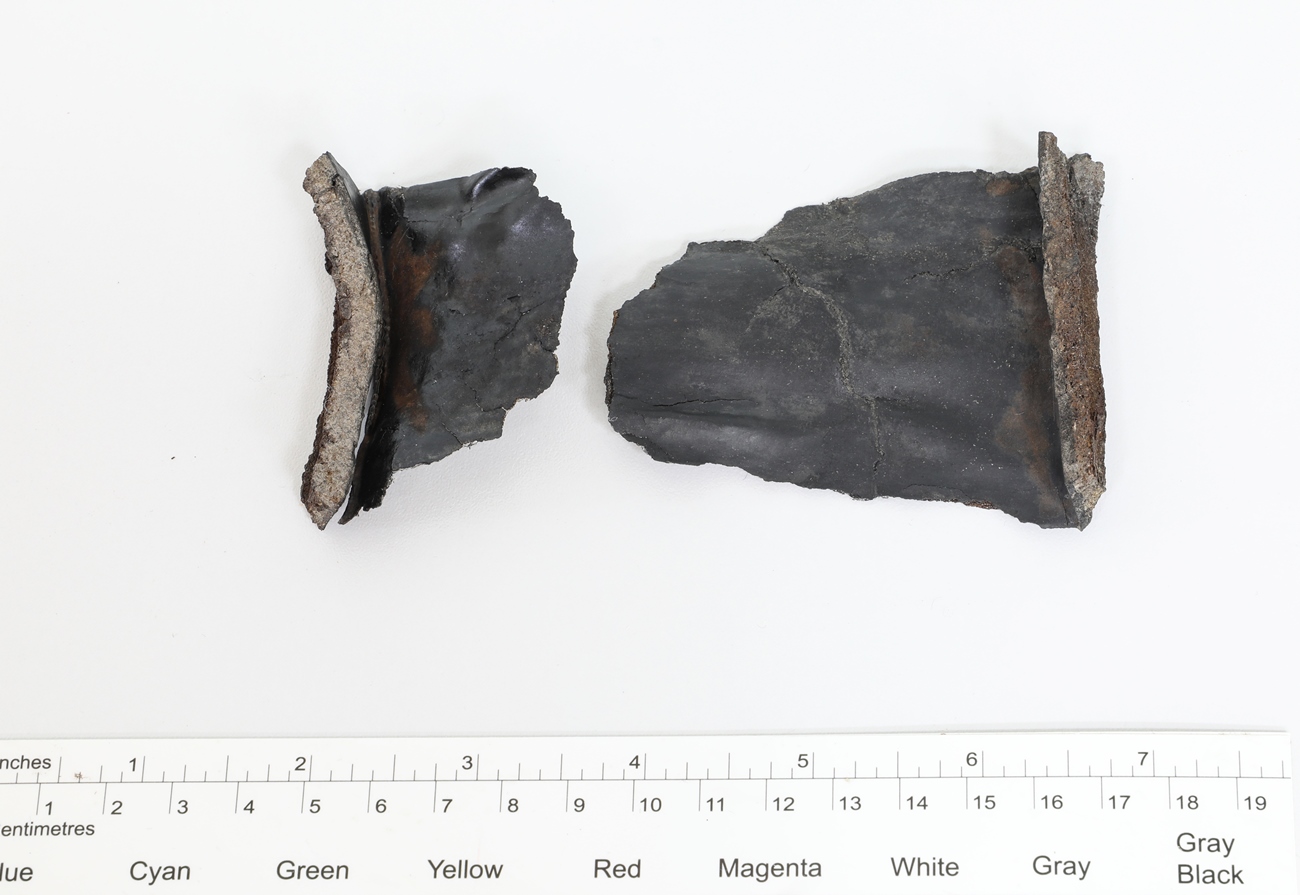

ФРАГМЕНТЫ СПИЦ КОЛЕСА ПОСЛЕ РЕСТАВРАЦИИ. ФОТО: М.В. МИЧРИ

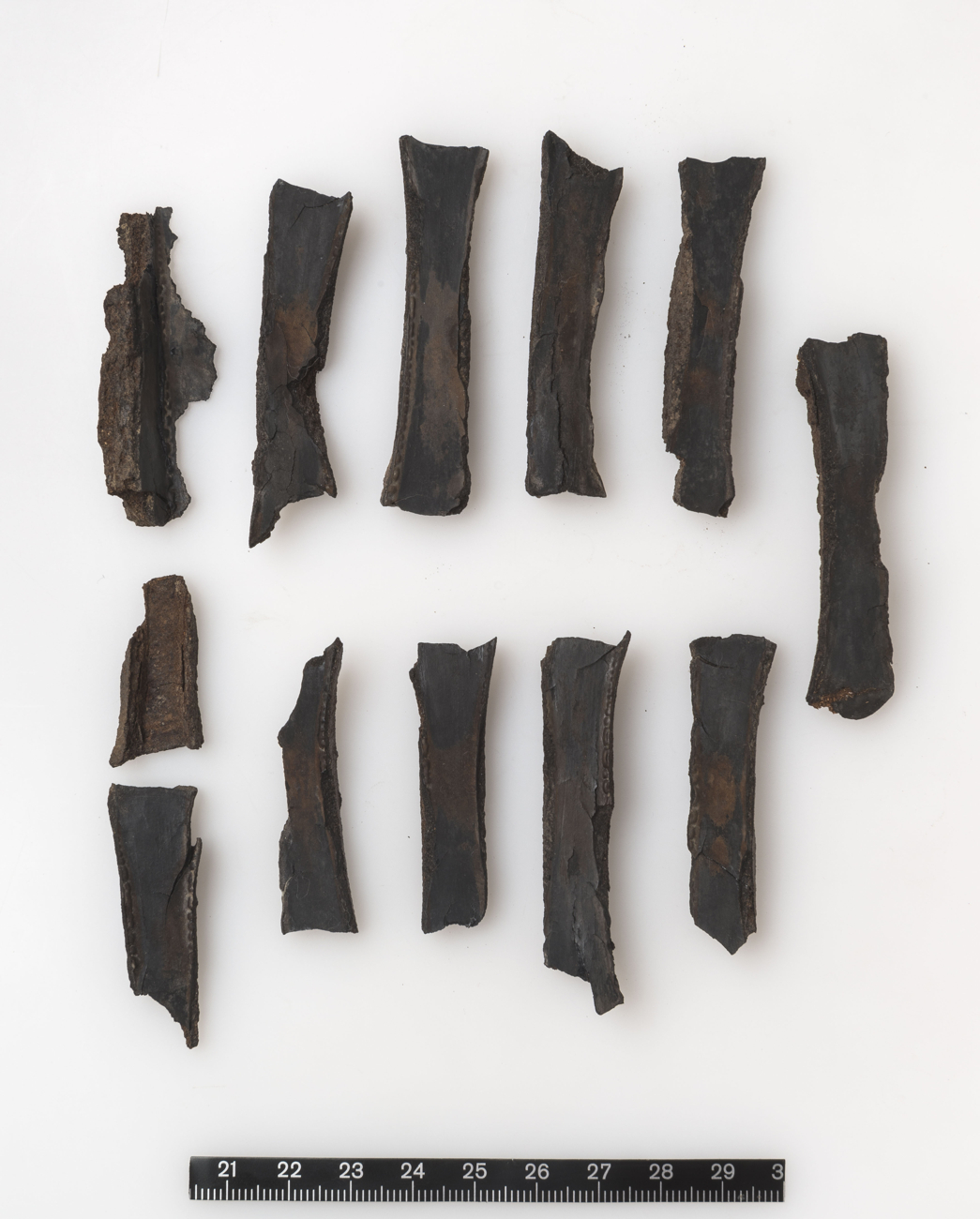

РАЗДЕЛИТЕЛИ КОЛЕСА ПОСЛЕ РЕСТАВРАЦИИ. ФОТО: М.В. МИЧРИ

Previous Next

Заключение

В грунте и лаковом покрытии исследованных археологических объектов обнаружено присутствие биомаркеров лака уруси, активно используемого на территории древнего Китая. Этот вывод добавляет информации в копилку знаний об этнических контактах между Китаем и народами Забайкалья с древних времен. Результаты стратиграфического исследования и элементного анализа микрошлифов исследованных объектов показали природу лакового покрытия и особенности послойного нанесения лакового покрытия, что помогло выбрать подходящий подход при их реставрации.
